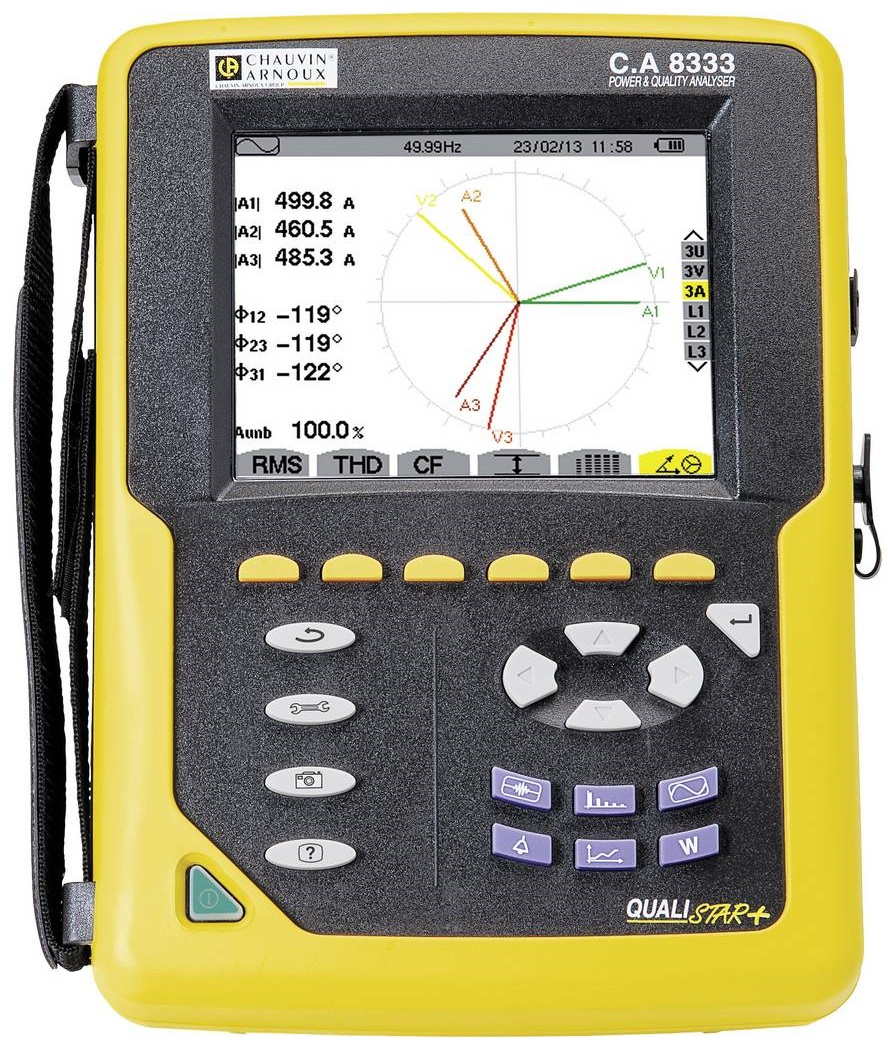

Chauvin Arnoux C.A 8333 třífázový analyzátor elektrických sítí

C.A 8333 - Třífázový analyzátor elektrických sítí
Třífázové analyzátory kvality sítě umožňují rychlé a efektivní měření, monitorování a diagnostiku. Intuitivní a jednouché ovládání ve spojení s automatickou detekcí převodníků a grafickým menu umožňují rychlé a efektivní měření bez nutnosti složitého a zdlouhavého nastavování. Široký výběr převodníků umožňuje měření při velmi malé i při velmi velké proudové zátěži.

Hlavní parametry
Záznamník kvality elektrické energie pro jedno až třífázové sítě (vyvážené i nevyvážené)
Pro stejnosměrné a střídavé sítě do 1 000 V (nepřímo 500 kV)
Jmenovitý kmitočet sítí DC / 50 / 60 Hz
Měření proudu od 5 mA do 10 000 A (dle převodníků)
4 napěťové měřící kanály
3 proudové měřící kanály pro přímé měření na fázích (proud středním vodičem se dopočítává) s možností současného připojení různých převodníků zároveň (10 typů s možností výměny za chodu přístroje)
Měření pomocí převodníků AmpFlex typu A193 a MA193 již od 0,1A díky možnosti manuálního nastavení rozsahu a citlivosti.
Třída přesnosti měření napětí 0,5% (třída B)
Rychlost vzorkování 256 vzorků / periodu s průměrováním do jedné naměřené hodnoty za sekundu (nejkratší interval záznamu 1 s, uživatelsky volitelný)
Kompletní lokalizace firmware i software do českého jazyce

7 paralelních měřicích režimů

Možnost provádět všechny funkce současně s možností zobrazení již zaznamenaných dat během jejich ukládání. To usnadňuje kontrolu správnosti záznamu (např. kontrola po několika hodinách z týdenního záznamu může odhalit chybné nastavení).
I. Režim měření (základní)
Zobrazení průběhu, tabulkové hodnoty, Fresnelův diagram. Možnost uložení až 12 snímků obrazovky
II. Režim harmonické analýzy
Výpočet hodnoty jednotlivých harmonických až do 50-té. Výpočet směru toku harmonických složek a jeho vlivu na ohřev neutrálního vodiče (expertní režim). Vyjádření v absolutní hodnotě nebo relativně k celkové TRMS hodnotě nebo k základní harmonické.
III. Režim výkonové analýzy
Výpočet a záznam činného, ​​jalového i zdánlivého výkonu (W, VA, var), výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh) s rozlišením ve 4 kvadrantech (induktivní nebo kapacitní zátěž, spotřeba nebo dodávka energie). Měření a záznam účiníku cos θ, tan θ, PF, DPF
IV. Režim záznamu
Dlouhodobé sledování a zaznamenávání parametrů site. Záznam střední, minimální a maximální hodnoty. V každém uloženém vzorku je údaj o extrémních hodnotách min a max za vzorkovací periodu. Perioda nastavitelná od 1s do 15 min. Programovatelné začátky a konce záznamů s vlastním pojmenováním.
V. Režim přechodných jevů
Umožňuje zachytit přerušení, špičky napětí a proudu, krátké jevy atp. Záznam až 50 přechodných jevů
VI. Režim alarmů
Překročení nastavených mezí (start, doba trvání, čas a datum výskytu,...). Záznam až 4 000 alarmů, 10 různých typů
VII. Režim rozběhových proudů
Funkce INRUSH pro měření rozběhových proudů o délce trvání 4 period

Komunikace, ukládání dat a software
Opticky oddělené rozhraní USB (B) pro správu přístroje, monitorování a stažení dat
Automatické spojení s přístrojem při opakovaném připojení
Interní slot na SD karty (záznam od několika dní po několik týdnů)
Možnost snadné načtení karty ve čtečkách karet v PC pomocí software PAT2 (nutno vyjmout z přístroje). Vhodné hlavně při větších objemech dat
Software PAT2® v českém jazyce ke stažení, tisku a exportu naměřených dat do tabulkových procesorů (např. MS Excel). Také umožňuje komunikaci s analyzátorem v reálném čase.
Software DataView® v českém jazyce (volitelné příslušenství) umožňujje vyšší analýzu naměřených dat. Databázové zpracování nabízí evidenci míst měření, techniků provádějících měření, zákazníky. Umožňuje vkládání externích dat z dalších aplikací (např. MS Word, Excel, ...), poznámky, obrázky a jiné.

Provedení a fyzické parametry
Napájecí vstup pro napájení z pomocného zdroje (součást dodávky) nebo z měřené instalace pomocí adaptérů (volitelné příslušenství)
Integrovaný NiMH akumulátor pro napájení přístroje i při větších výpadcích. Doba provozu na plně nabitý akumulátor cca 13 h (v režimu záznamu)
Barevný grafický displej 5,7" s nastavením jasu a kontrastu
Robustní konstrukce, ergonomický design
Možnost uzamčení poomce zámku Knesington
Elektrická bezpečnost CAT IV/600 V a CAT III/1 000 V
Vysoký stupeň krytí IP53
Mechanická odolnost na pád z 1m
Provozní teplota 0 až 50 °C
Rozměry: 20 cm × 25 cm × 7 cm (bez snímačů)
Hmotnost: 2 kg
Záruka na hlavní přístroj: 36 měsíců

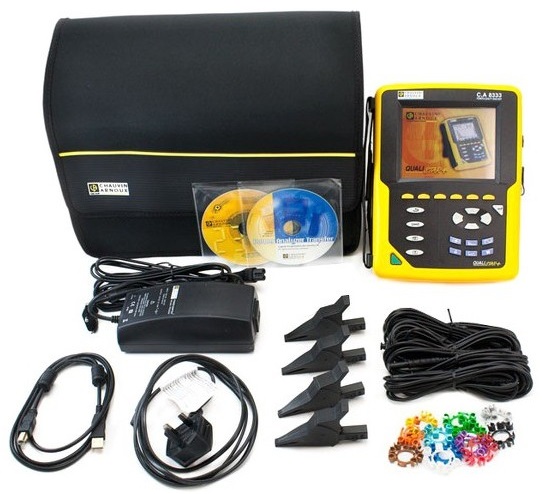

Rozsah dodávky:
Analyzátor sítě C.A 8333
bez klešťových převodníků,
4 ks prodlužovací vodiče s banánky,
4 ks krokosvorka,
Sada barevných kroužků,
Ochranný film na LCD,
Uživatelský SW PAT,
USB kabel,
SD karta,
Napájecí zdroj/nabíječka
Baterie
Brašna,
Návod k obsluze
