Chauvin Arnoux C.A 8336 + C.A 1954 + MA194/350 + DataView + PA31ER + Reeling Box + Mag.svorky - analyzátor síťě třífázový

Chauvin Arnoux C.A 8336 + C.A 1954 + MA194/350 + DataView + PA31ER + Reeling Box + Mag.svorky - Analyzátor síťě třífázový
Třífázové analyzátory kvality elektrické sítě umožňují rychlé a efektivní měření, monitorování a diagnostiku. Intuitivní a snadné ovládání ve spojení s automatickou detekcí převodníků a grafickým menu umožňuje rychlé a efektivní měření bez nutnosti složitého a zdlouhavého nastavování. Široký výběr převodníků umožňuje měření při velmi malé i při velmi velké proudové zátěži.

Hlavní parametry:
Záznamník kvality elektrické energie pro jedno až třífázové sítě (vyvážené i nevyvážené, až 25 různých zapojení přístroje)
Pro stejnosměrné a střídavé sítě do 1 000 V (nepřímo 500 kV)
Jmenovitý kmitočet sítí DC / 50 / 60 Hz
Měření proudu od 5 mA do 10 000 A (dle převodníků)
5 napěťových měřicích kanálů
4 proudové měřící kanály pro přímé měření na fázích i středním vodiči s možností současného připojení různých převodníků zároveň (10 typů s možností výměny za chodu přístroje)
Měření pomocí převodníků AmpFlex typu A193 a MA193 již od 0,1A díky možnosti manuálního nastavení rozsahu a citlivosti.
Třída přesnosti měření napětí 0,5% (třída B)
Rychlost vzorkování 256 vzorků / periodu s průměrováním do jedné naměřené hodnoty za sekundu (nejkratší interval záznamu 1 s, uživatelsky volitelný)
Kompletní lokalizace firmware i software do českého jazyka

Možnost provozovat všechny funkce současně s možností zobrazení již zaznamenaných dat během jejich ukládání. To usnadňuje kontrolu správnosti záznamu (např. kontrola po několika hodinách z týdenního záznamu může odhalit špatné nastavení).

I. Režim měření (základní)
Zobrazení průběhu, tabulkové hodnoty, Fresnelův diagram. Možnost uložení až 50 snímků obrazovky
II. Režim harmonické analýzy
Výpočet hodnoty jednotlivých harmonických až do 50-té. Výpočet směru toku harmonických složek a jeho vlivu na ohřev neutrálního vodiče (expertní režim). Vyjádření v absolutní hodnotě, nebo relativně k celkové TRMS hodnotě nebo k základní harmonické.
III. Režim výkonové analýzy
Výpočet a záznam činného, jalového i zdánlivého výkonu (W, VA, var), výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh) s rozlišením ve 4 kvadrantech (induktivní nebo kapacitní zátěž, spotřeba nebo dodávka energie). Měření a záznam účiníku cos θ, tan θ, PF, DPF
IV. Režim záznamu
Dlouhodobé sledování a zaznamenávání parametrů sítě. Záznam střední, minimální a maximální hodnoty. V každém uloženém vzorku je údaj o extrémních hodnotách min a max za vzorkovací periodu. Perioda nastavitelná od 1s do 15 min. Programovatelné začátky a konce záznamů s vlastním pojmenováním. Možnost záznamu až 450 různých parametrů.
V. Režim přechodných jevů
Umožňuje zachytit přerušení, špičky napětí a proudu, krátké jevy atp. Záznam až 210 přechodných jevů
VI. Režim alarmů
Překročení nastavených mezí (start, doba trvání, čas a datum výskytu, …). Záznam až 10 000 alarmů, 40 různých typů
VII. Režim rozběhových proudů
Funkce INRUSH pro měření rozběhových proudů s délkou trvání až 10min (1min průběh + TRMS hodnota, 10min TRMS hodnota)

Komunikace a ukládání dat:
Opticky oddělené rozhraní USB (B) pro správu přístroje, monitorování a stažení dat
Automatické spojení s přístrojem při opakovaném připojení
Interní slot na SD karty (záznam od 2 týdnů po několik roků dle nastavení)
Možnost snadné načtení karty ve čtečkách karet v PC pomocí software PAT2 (nutno vyjmout z přístroje). Vhodné zejména při větších objemech dat
Software PAT2® v českém jazyce pro stažení, tisk a export naměřených dat do tabulkových procesorů (např. MS Excel). Rovněž umožňuje komunikaci s analyzátorem v reálném čase.
Software DataView®  v českém jazyce (volitelné příslušenství) umožňuje vyšší analýzu naměřených dat. Databázové zpracování nabízí evidenci míst měření, techniků provádějících měření, zákazníků. Umožňuje vkládání externích dat z dalších aplikací (např. MS Word, Excel, ...), poznámky, obrázky a jiné.

Další parametry:
Napájecí vstup pro napájení z pomocného zdroje (součástí dodávky) nebo z měřené instalace pomocí adaptérů (volitelné příslušenství)
Integrovaný NiMH akumulátor pro napájení přístroje i při větších výpadcích. Doba provozu na plně nabitý akumulátor cca 13 h (v režimu záznamu)
Barevný grafický displej 5,7" s nastavením jasu a kontrastu
Robustní konstrukce, ergonomický design

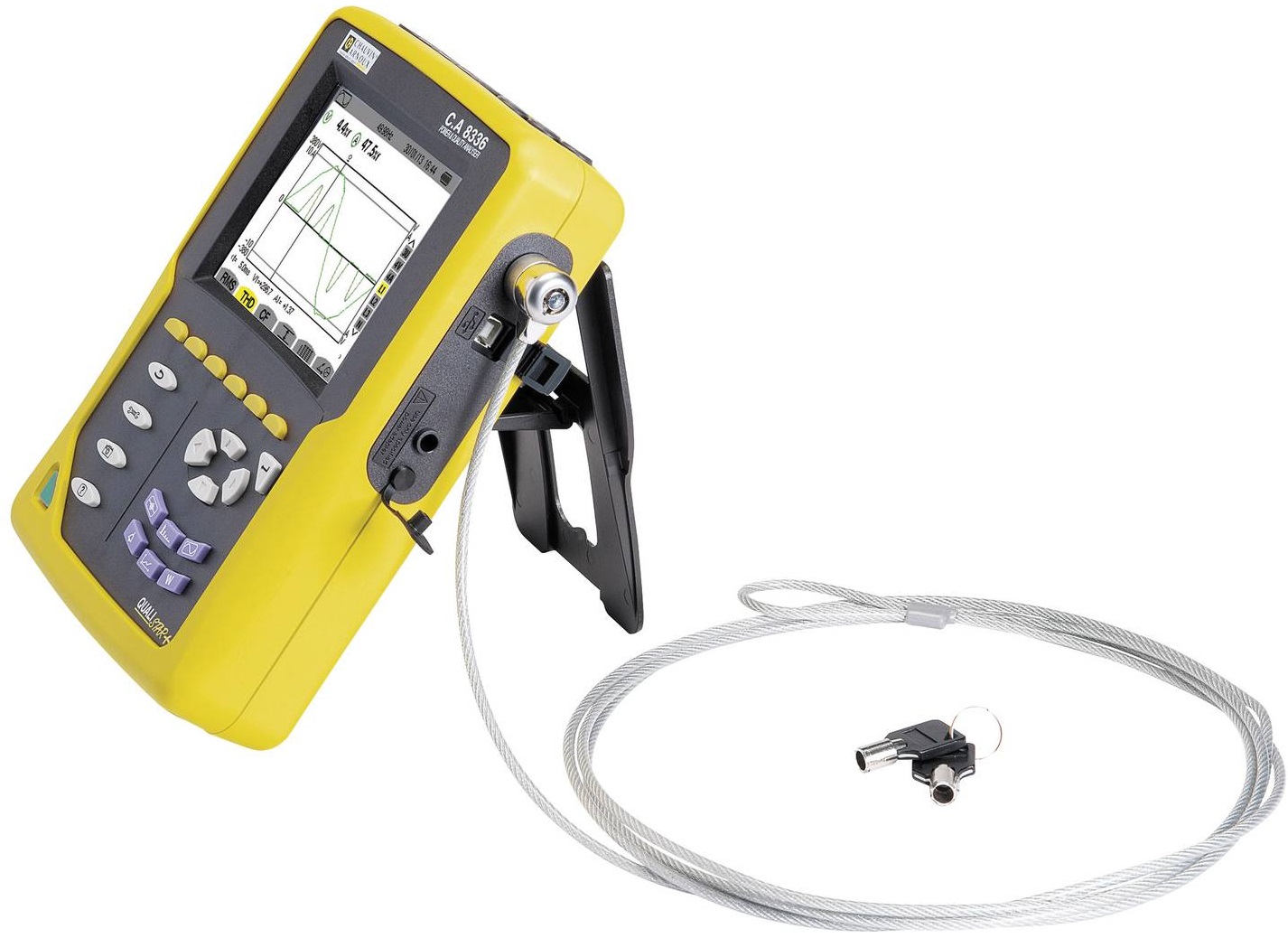

Možnost uzamčení pomocí zámku Knesington
Elektrická bezpečnost CAT IV/600 V a CAT III/1 000 V
Vysoký stupeň krytí IP53
Mechanická odolnost na pád z 1  m
Provozní teplota 0 až 50 °C
Rozměry: 20 cm × 25 cm × 7 cm (bez snímačů)
Hmotnost: 2 kg

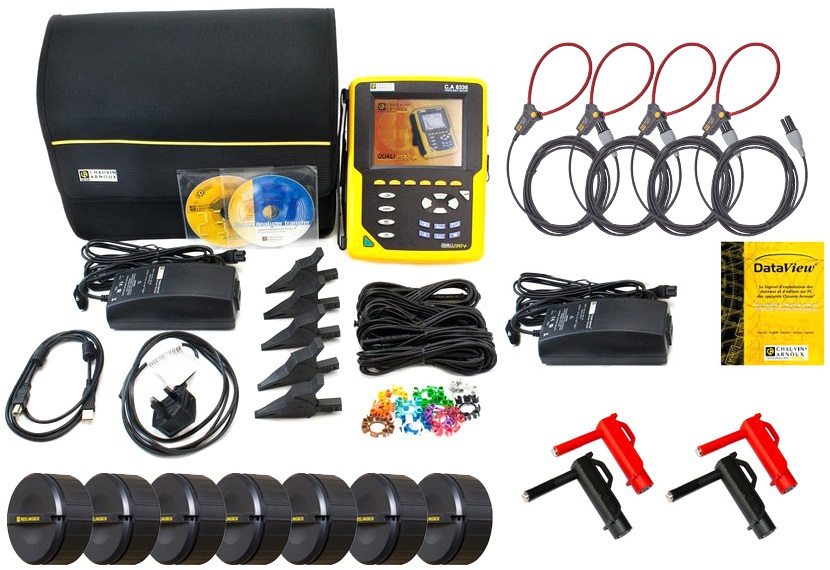

Rozsah dodávky:

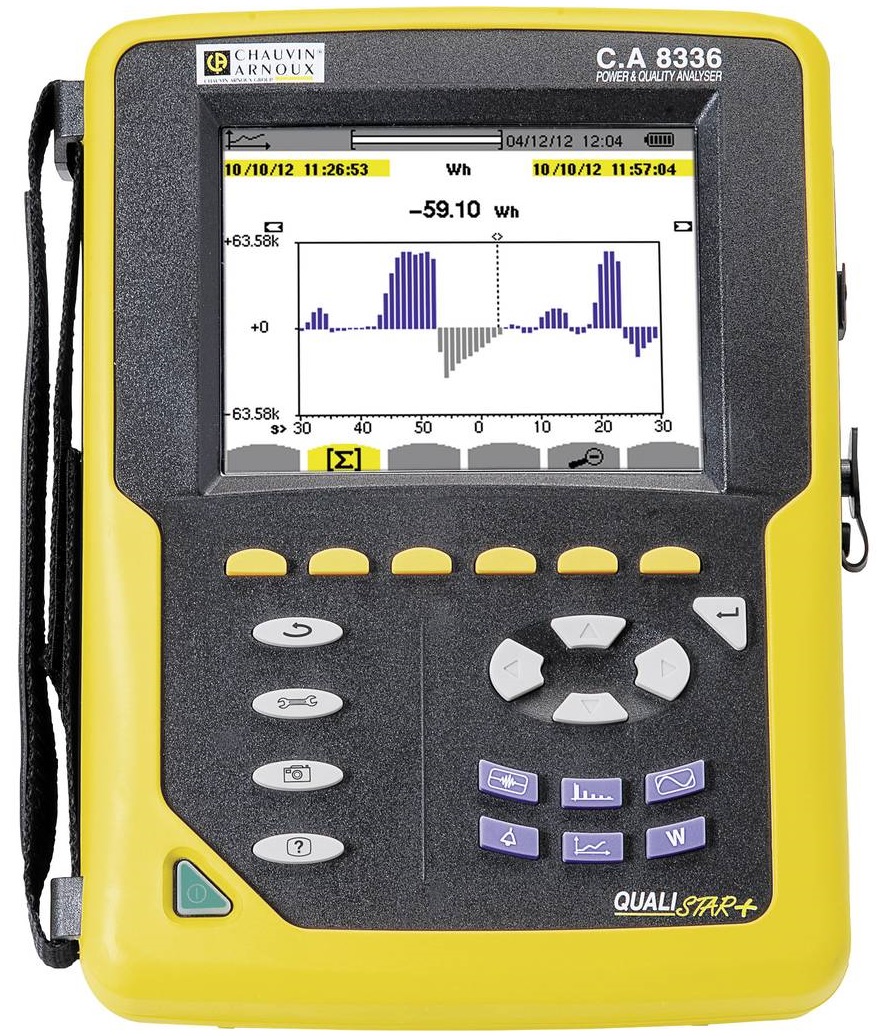

Analyzátor sítě C.A 8336
5 ks prodlužovacích vodičů s banánky,
5 ks krokosvorek,
Sada barevných kroužků,
Ochranný film pro LCD,
Uživatelský SW,
USB kabel,
SD karta 2 GB,
Napájecí zdroj/nabíječka,
Baterie,
Brašna
Návod k obsluze v českém jazyce
Navíc obdržíte
- termokameru C.A 1954
- převodníky MA194/350 4 ks
- software DataView
- adaptér napájení z měřené instalace PA31ER
- navíjecí pouzdro 7 ks
- magnetické adaptéry
