HT Instruments PVCHECKs-PRO PLUS sada testeru solárních panelů

HT Instruments PVCHECKs-PROPLUS tester solárních systémů
Multifunkční nástroj PVCHECKs-PRO umožňuje rychlé a bezpečné provádění kontrol elektrické bezpečnosti vyžadovaných pro FV systém (strana DC) a funkční kontrolu napětí naprázdno (Uoc) a zkratového proudu (Isc) modulů/stringů tvořící části samotného systému v souladu s normou IEC/EN62446.

Při ověřování elektrické bezpečnosti představuje PVCHECKs-PRO skutečnou inovaci, protože s funkcí DUAL dokáže provést měření izolace modulu, stringu nebo celého fotovoltaického pole bez potřeby použití externího spínače pro zkratování. kladné a záporné terminály.

PVCHECKs-PRO je komplexní testovací řešení, které splňuje normy IEC 62446-1 pro testy kategorie 1.
PVCHECKs-PRO je navržen tak, aby prováděl všechna bezpečnostní měření a ověřování fotovoltaických instalací v souladu s IEC/EN62446.
Jediným stisknutím tlačítka GO provede PVCHECKs-PRO všechny testy.
PVCHECKs-PRO schopen postupně testovat všechny řetězce slučovacího boxu jediným stiskem GO-klávesy.

PVCHECKs-PRO provádí jak na monofaiálních (SF), tak na bifaciálních (BF) fotovoltaických systémech všechny testy vyžadované normou IEC 62446-1 pro uvedení fotovoltaické instalace do provozu v automatickém pořadí.
Proto jediným stisknutím GO-klávesy PVCHECKs-PRO měří a testuje:
- spojitost vodičů ochranného uzemnění a/nebo vyrovnání potenciálů, jsou-li k dispozici;
- test polarity;
- test napětí naprázdno Uoc řetězce do 1500V;
- test zkratového proudu Isc řetězce do 40A;
- izolační odpor stejnosměrných obvodů generováním až 1500 V i na obvodech pod napětím.

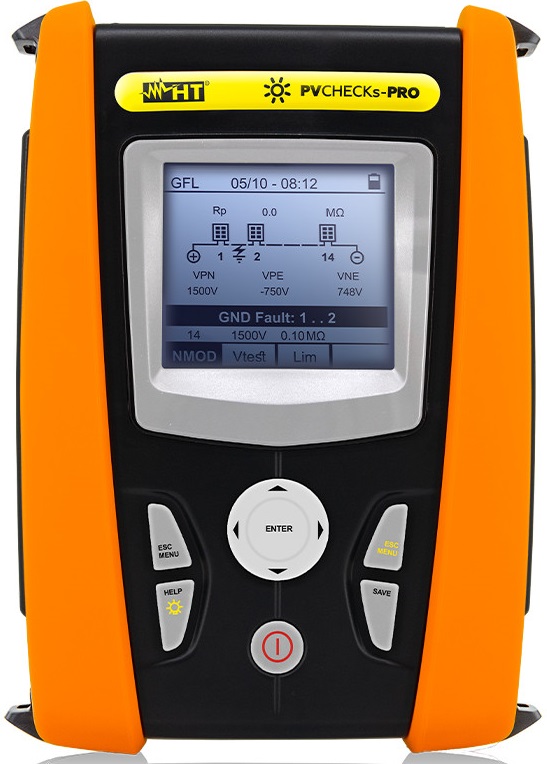

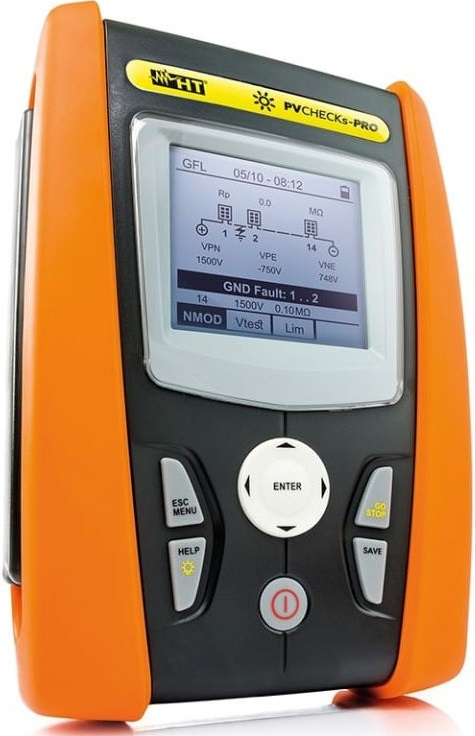

GFL (Ground Fault Locator) je nová funkce, kterou PVCHECKs-PRO vykonává při odpovědi na otázku každého technika: Kde je chyba?
Pomocí této funkce přístroj PVCHECKs-PRO indikuje přesnou polohu poškozené izolace, takže technik může bez problémů opravit poškozenou komponentu nebo poškozenou izolaci z důvodu např. pronikání vody nebo vlhkosti do spojovacích krabic FV panelů.
Přístroj měří vstupní napětí a podle nesymetrie mezi V(+) a V(-) vůči zemi detekuje předpokládanou polohu poruchy na stringu.

Jak vyžaduje norma IEC 62446-1, PVCHECKs-PRO porovnává právě naměřené hodnoty řetězce Uoc a Isc s dříve naměřenými řetězci tvořícími FV instalaci, aby se zabránilo nesouladu napětí a proudu.

Měřením slunečního záření (potřebný modul SOLAR03) a teploty FV modulu může PVCHECKs-PRO extrapolovat Uoc a Isc na STC ( standardní testovací podmínky: 1000 W/m2, 25 °C, AM 1,5 ) a porovnat je s poskytnutými nominálními hodnotami od výrobce modulu.
V interní databázi jsou již uloženy nejběžnější moduly a lze přidat další moduly.
Nakonec PVCHECKs-PRO poskytne pozitivní nebo negativní výsledek (OK / No OK) měření.

Izolační odpor DC se provádí podle IEC 62446-1 zkušební metody 1.
Poté se provedou dva testy: první test mezi záporným pólem a uzemněním následovaný druhým testem mezi kladným pólem a uzemněním, přičemž se vyloučí použití jakékoli zkratové spínací skříňky. (*)
(*) Podle IEC 62446-1 by zkušební metoda 2 pro testování izolačního odporu vyžadovala použití zkratové spínací skříňky.

Multifunkční tester pro revize FV instalací 1500V / 40A
Měření izolace na FV panelech/stringech/polích až do 1500VDC (s výpočtem PI a DAR)
Napětí naprázdno Uoc do 1500 V v souladu s IEC/EN62446
Zkratový proud Isc až s IEC/EN62446
Spojitost ochranných vodičů s 200mA
Test polarity
Funkce GFL pro vyhledávání chyb na stringech a FV panelech
Testy na běžných jednostranných ale i bifaciálních panelech
Automatické získání kalibrační hodnoty buňky (pomocí vhodných buněk)

PVCHECKsPRO dokáže s volitelným příslušenstvím měřit také bifaciální panely.
Bifaciální panely jsou schopny absorbovat sluneční záření nejen z jedné, ale také z druhé strany.
To znamená, že mohou využívat odraženého slunečního záření od povrchu, na kterém jsou umístěny.
Bifaciální panely mají obvykle vyšší koeficient účinnosti na jednotku plochy než klasické monofaciální panely.
Bifaciální panely mohou využívat světlo, které prochází přes panel a odráží se odspodu.
Pro měření účinnosti těchto panelů je třeba měřit jak světlo dopadající na horní stranu panelu, tak světlo procházející přes panel zespodu.
To znamená, že je třeba měřit jak přímé sluneční záření, tak odražené světlo z okolí, které dopadá na spodní stranu panelu.

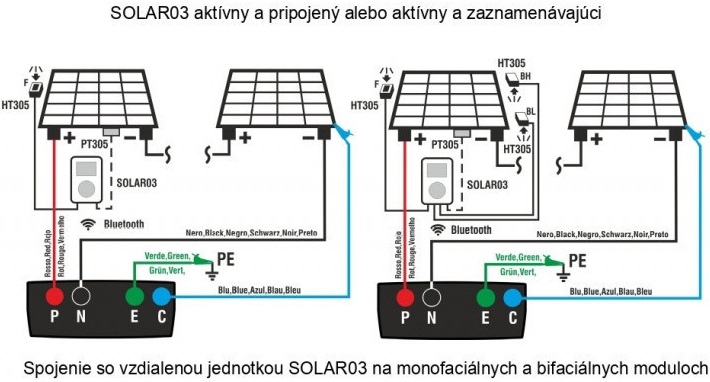

Při měření bifaciálních panelů je nutno použít tři referenční panely HT305 jeden na přední povrch panelu (F), druhý na horní zadní část (BH=BackHigh) a třetí na spodní zadní část (BL=BackLow).

Funkce:
Bezpečnostní TEST instalace FV
Měření kontinuity 200mA
Měření izolačního stavu 250, 500, 1000V a 1500V DC
DC napětí: 3 - 1500 V
AC napětí: 3 - 1000 V
DC proud: 0.10 - 40.00 A
Test Ano / NE
Měření napětí naprázdno do 1500 V DC
Měření zkratového proudu 40 A DC
Měření teploty pomocí volitelné sondy PT305 ( Pt1000 )
Měření slunečního záření [ 0 ÷ 1400 W /m2] s volitelným modulem SOLAR-03 a referenční buňkou HT305
Mechanický sklonoměr pro detekci slunečního záření a úhlu dopadu
Porovnání se standardními podmínkami (STC 1000 W/m2, 25 °C, AM 1,5)
Výsledek zkoušky: OK / NE OK
Databáze umožňuje spravovat maximálně 64 FV modulů, a výchozí modulu (neupravitelný a nevymazatelný), který lze použít jako referenční případ, kdy nejsou dostupné žádné informace o typu testovaného modulu.
Vnitřní paměť pro ukládání 999 dat
Optický (izolovaný) / USB / WiFi pro připojení k PC
BlueTooth pro jednotku SOLAR 03 (až 5 jednotek)
Napověda (nápověda) na displeji

Standardní příslušenství:
KIT4PRO15 : Sada 2 kabelů od banánů do krokosvorky, délka 3 m
KITPCMC4 :  Sada 2 Multi-Kontaktních vodičůpro MC4 konektory
HT4004 :  Standardní kleště DC až do 100A
C2006 : Optický/USB kabel C2006 a stažitelný software TopView
SP-510 : Sada popruhů pro prověšení nástroje přes rameno
VA507 : plastový kufr pro přístroj s logem HT
Nabíjecí akumulátory NiMH AA 6ks
Externí nabíječka na 6 akumulátorů
Stručná příručka uživatele
ISO9000 kalibrační certifikát

Normy:
Bezpečnost přístroje: IEC/EN61010-1, IEC/EN61010-2-030, IEC/EN61010-2-033, IEC/EN61010-2-034
EMC: IEC/EN61326-1, IEC/EN61326-2-2
Bezpečnost měřicího : IEC/EN61010-031
Rozměry: IEC/EN62446, IEC/EN60891, IECEN60904-1-2 (IVCK),
IEC/EN61557-1, IEC/EN61557-2 (MOhm),
IEC/EN61557-4 (R
dvojitá izolace
Úroveň znečištění: 2

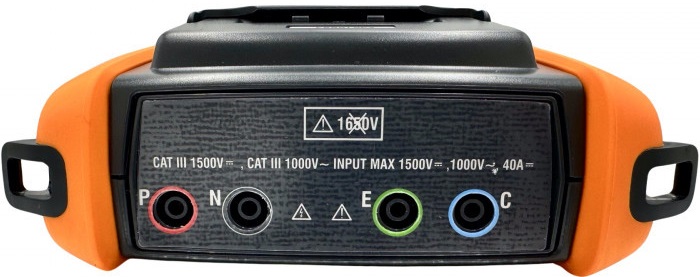

Kategorie měření: CAT III 1000VAC, CAT III 1500VDC proti zemi,
Max 1000V AC, 1500V DC mezi vstupy
Všeobecné vlastnosti:
Displej, paměť a PC rozhraní

Typ displeje: LCD 240x240px, s podsvícením
Uložené údaje: maximálně 999
Interní databáze: max. 64 FV modulů
Rozhraní PC: optické/USB a WiFi
Rozhraní se SOLAR03: Bluetooth připojení (až 10
Napájení
6x1,5V alkalické typu AA LR06, nebo 6x1,2V dobíjecí baterie NiMH typ AA LR06
Indikace slabé baterie: symbol na displeji
Výdrž baterie (@Temp = 20 °C):
RPE: >500 testů (RPE ≥ 0,1 Ohm)
GFL, MOhm: >500 testů (Riso≥1kOhmxVTest)
IVCK: >500 testů (bez SOLAR03)
Automatické vypnutí: po 5 minutách nečinnosti
Mechanické vlastnosti
Rozměry (D x Š x V): 235 x 165 x 75 mm
Hmotnost (včetně baterií): 1,2 kg
Mechanické krytí: IP40

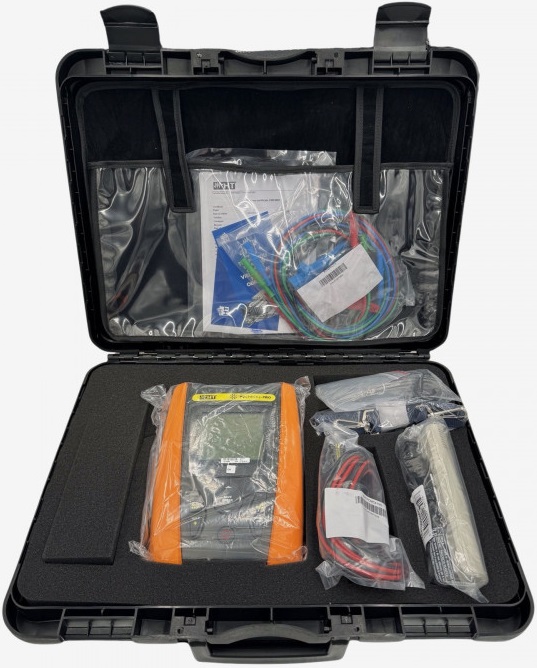

Rozsah dodávky:
Přístroj PVChecks-PRO
Návod v CZ jazyku
Kalibrační list od výrobcu
SW ke stažení

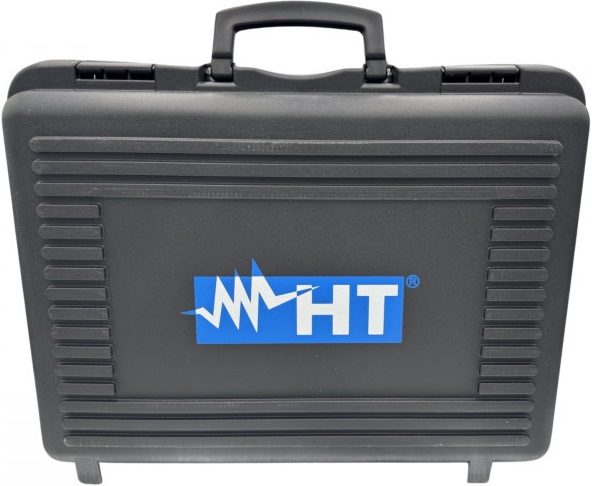

Kufr na přístroj VA507
Sada měřícíh vodičů KIT4PRO15
Sada vodičů s adaptérem MC4 KITPCMC415O
Toto příslušenství bude vyhovovat pro revizní měření jako izolace, pospojení ochranných vodičů, VOD do 1500V a ISC do 40 A

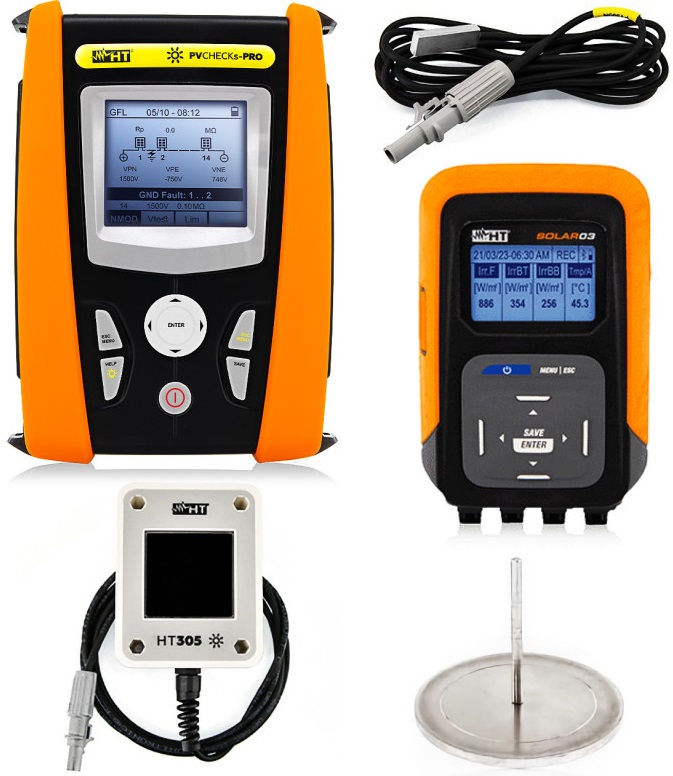

Navíc v této sadě obdržíte:

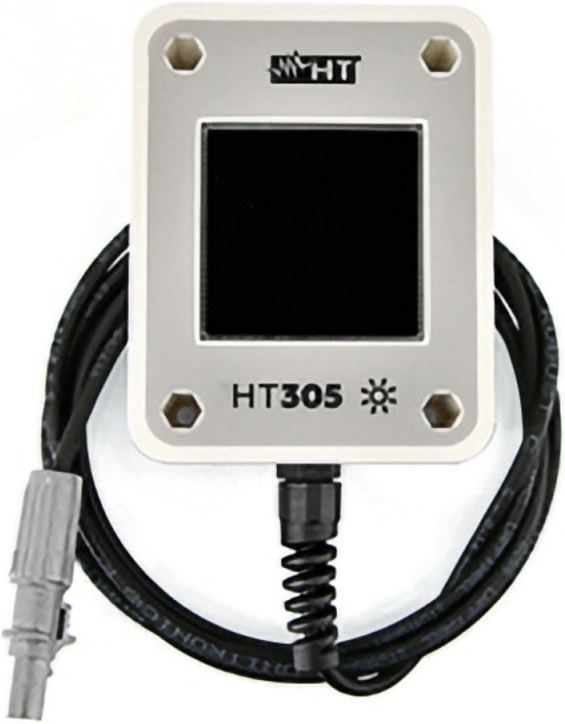

Referenční panel HT305

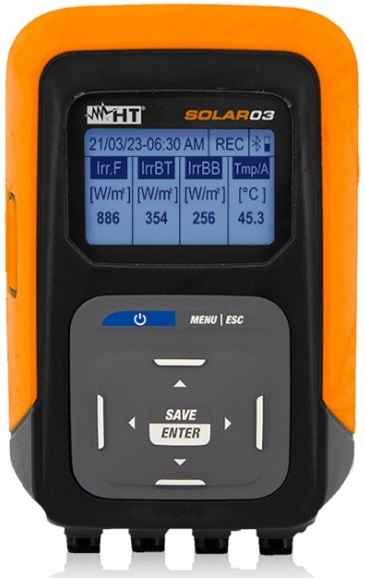

Datalogger pro měření osvitu , teploty a sklonu FV panelu SOLAR03 (+ magnetický popruh)

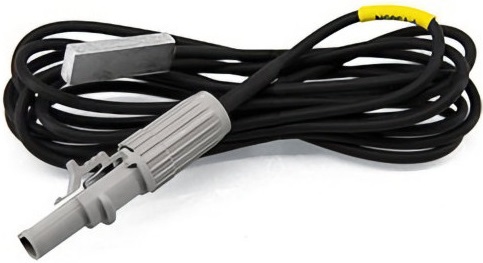

Sondu pro měření teploty panelů PT305
Sklonoměr M304
