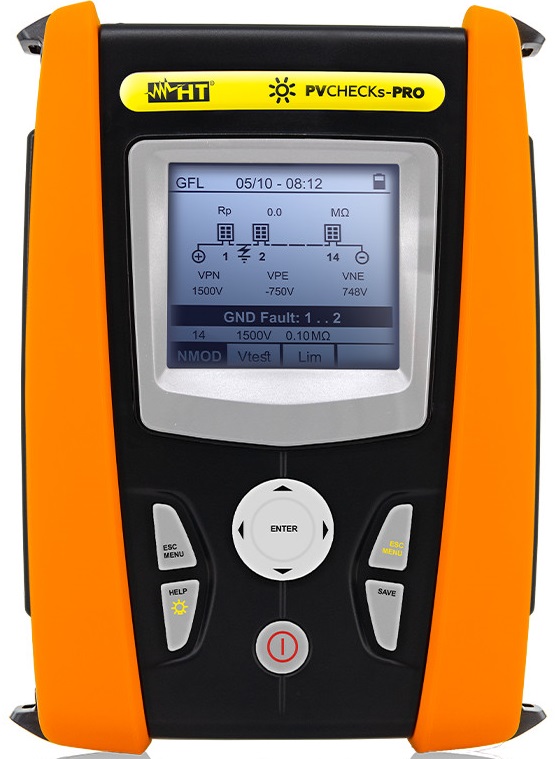

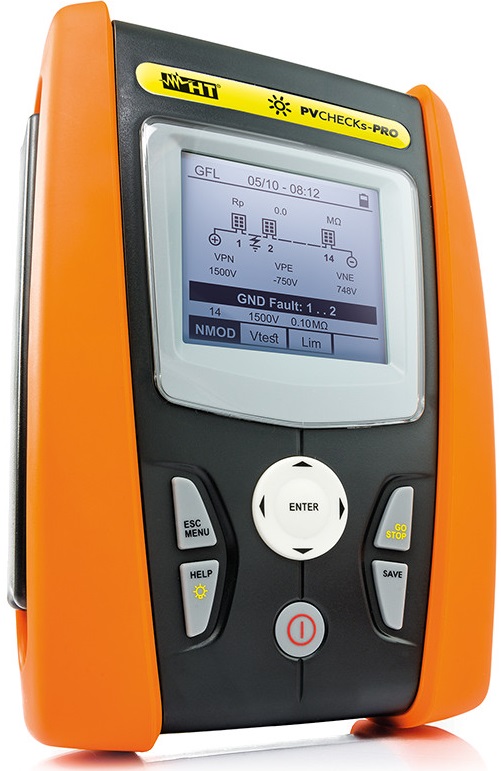

HT Instruments PVCHECKs-PRO tester fotovoltaických panelů

Tester fotovoltaických panelů HT Instruments PVCHECKs-PRO

PVCHECKs-PRO je multifunkční tester navržený pro komplexní revize fotovoltaických (FV) instalací s maximálním výkonem 1500V a proudem 40A. Tento zařízení je vybavené několika funkcemi, které umožňují detailní měření izolace na FV panelech, stringech a polích až do 1500VDC. S výpočtem hodnot PI (Polarizační Index) a DAR (Dielektrická Absorpční Poměr) poskytuje ucelený pohled na stav izolace.

Jeho schopnost měřit napětí naprázdno Voc a zkratový proud Isc až do 1500V a 40A odpovídá standardům IEC/EN62446, což umožňuje přesné a důkladné testování fotovoltaických systémů. Dále umožňuje měření spojitosti ochranných vodičů s proudem 200mA a identifikaci polarity.

PVCHECKs-PRO disponuje funkcí GFL (Ground Fault Locator), která umožňuje lokalizovat chyby v izolaci na stringech a FV panelech, což výrazně zjednodušuje a urychluje proces identifikace a řešení problémů. Tato funkce je schopna detekovat přesnou polohu chybějící izolace.

Tester je navržen tak, aby automaticky získával kalibrační hodnoty buňky pomocí vhodných buněk, což přispívá k přesnosti a spolehlivosti měření. Jedním stisknutím tlačítka GO provede PVCHECKs-PRO všechny testy, a díky své schopnosti postupně testovat všechny řetězce slučovacího boxu jediným stisknutím klávesy GO zajišťuje efektivitu a rychlost v procesu testování.

PVCHECKs-PRO je navržen tak, aby splňoval veškeré bezpečnostní normy a požadavky pro provádění revizí a ověřování fotovoltaických instalací podle standardů IEC/EN62446. S jeho komplexními funkcemi a schopnostmi je vhodným nástrojem pro profesionální testování a diagnostiku FV systémů.

Parametry a funkce:
Multifunkční tester pro revize FV instalací 1500V / 40A
Měření izolace na FV panelech/stringech/polích až do 1500VDC (s výpočtem PI a DAR)
Napětí naprázdno Voc do 1500 V v souladu s IEC/EN62446
Zkratový proud Isc až 40A v souladu s IEC/EN62446
Spojitost ochranných vodičů s 200mA
Polarita
Funkce GFL pro vyhledávání chyb na stringech a FV panelech
Testy na běžných jednostranných ale i bifaciálních panelech
Automatické získání kalibrační hodnoty buňky (pomocí vhodných buněk)
