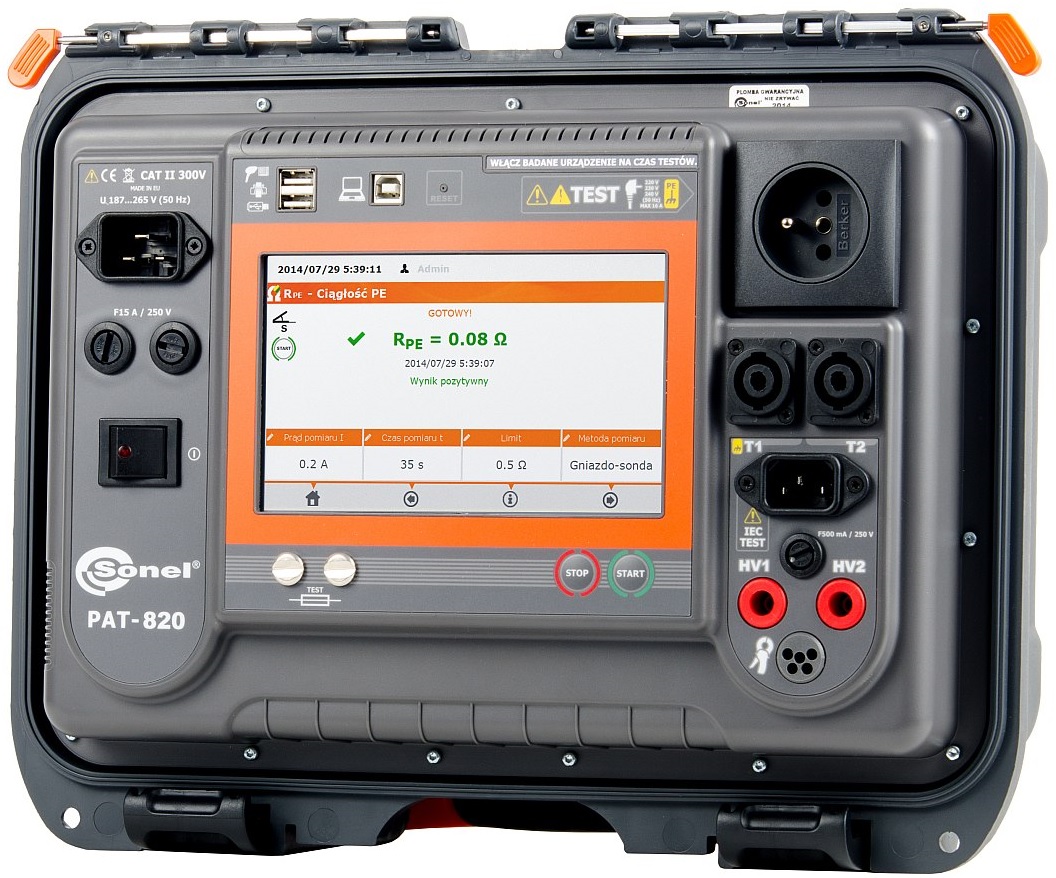

Sonel PAT-820 tester elektrických spotřebičů a nářadí

Digitální přístroj od vyrobce Sonel PAT-820 je určen k měření základních parametrů elektrických zařízení (elektrického nářadí, domácích spotřebičů, atd), které určují jejich bezpečnost: odporu ochranného vodiče, izolačního odporu, kontinuity, unikající proud, moci a chrániče. PAT-820 má funkci testu bleskového testu a vysokého napětí Přístroj lze použít k testování zařízení prováděných v souladu s následujícími normami:

PN-EN 60745-1: Ruční nářadí s elektrickým pohonem. Bezpečnost použití. Část 1: Všeobecné požadavky.
PN-EN 61029: Bezpečnost používání přenosných nástrojů s elektrickým pohonem. Obecné požadavky.
PN-EN 60335-1: Bezpečnost domácích a podobných elektrických spotřebičů. Obecné požadavky.
PN-EN 60950: Bezpečnost IT zařízení.
EN 61557-6 Elektrická bezpečnost v distribučních sítích nízkého napětí s napětím do 1000 V AC a 1500 V konstanta - Zařízení ke zkoušení, měření nebo sledování činnosti prostředků ochrany - Část 6: Proudové chrániče (RCD) v TT, TN a IT
VDE 0404-1
VDE 0404-2
VDE 0701-0702

Funkce testeru:

Intuitivní uživatelské rozhraní
Manuální a automatické testovací sekvence, které lze pojmenovat podle standardů nebo podle potřeby
AC test vysokého napětí (pouze PAT-820),
Klávesnice s dotykovou obrazovkou - QWERTY
Vlastnosti testovaného objektu, umístění měření, zákaznická data, sériové číslo testovacího objektu, všechna kmenová data mohou být uložena do paměti testovacího zařízení, ukládání komentářů k testovanému objektu
Ukládání umístění zařízení, zákazník, popis chyby
Tisk výsledků testu ve formě protokolu (také automaticky po každém měření), 2 zkušební štítky pro testovaný objekt a síťový kabel
Použití čtečky čárových kódů (včetně 2D) pro čtení: sériové číslo, registrační kód nebo kód postupu automatické zkoušky
Automatické měření parametrů RCD
Integrovaná funkce nápovědy pro připojení testovaného zařízení a provádění jednotlivých testů
Správa více uživatelských účtů pomocí přihlašovacího kódu PIN (volitelné)
Použití USB klíčků pro ukládání dat
Komunikace s PC přes USB a WiFi
Pracuje se softwarem Sonel PAT Reader a Sonel PAT; Konfigurace testovacího zařízení je možná přímo z testovacího zařízení nebo počítače pomocí softwaru pro analýzu dat.
Technické detaily
Základní funkce:

Měření odporu ochranného vodiče následujícími proudy:
200 mA (PAT-810/815/820), 10 A a 25 A (pouze PAT-815/820) (SK I)
Měření izolačního odporu - 3 zkušební napětí:
100 V a 250 V (pouze PAT-815/820), 500 V (PAT-810/815/820)
Náhradní měření svodového proudu
Měření zbytkového proudu
Měření dotykového proudu
Měření výkonu
Měření aktuální spotřeby
Test prodlužovacího kabelu IEC
Zkontrolujte polaritu L-N
Měření síťového napětí a síťové frekvence
Testy RCD, čas vypnutí (tA) a proud (IA)
Zkouška střídavým napětím střídavého proudu (pouze PAT-820)

Rozsah dodávky :
Měřicích sonda WASONREOGB2
Testovací kabel s banánkem, 1,8 m, 5kV, červený WAPRZ1X8REBB
Přenosový kabel, ukončen konektory USB WAPRZUSB
Napájecí kabel 230 V (zástrčka IEC C19) WAPRZZAS1
Pojistka 0314 015.VXP 15A 250 VAC 6,3 x 32 mm Littlefuse WAPOZB15PAT
Sonel Reader zdarma program pro stahování dat z měřičů WAPROREADER
