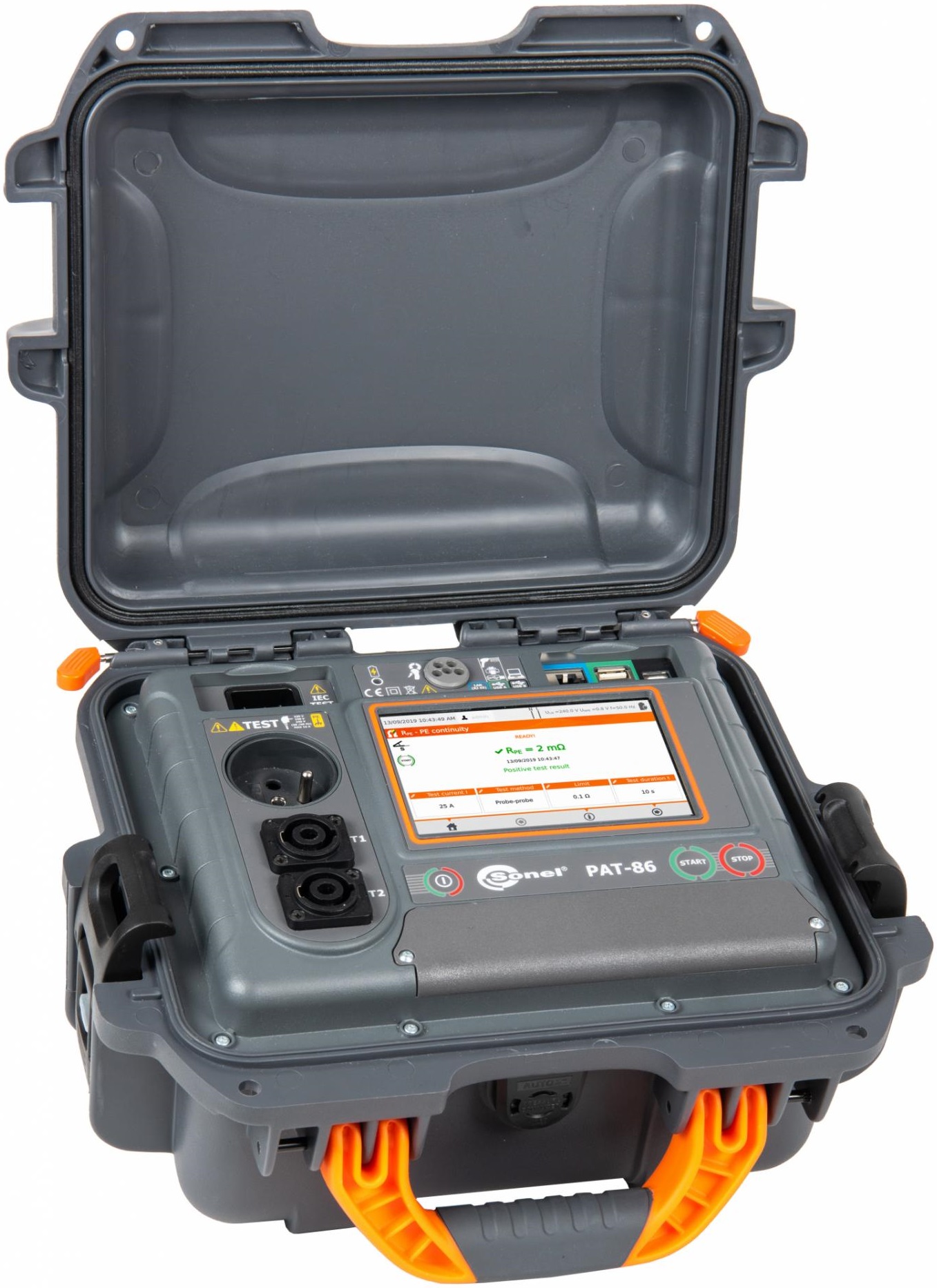

Sonel PAT-86 tester elektrických spotřebičů a nářadí WMGBPAT86

Sonel PAT-86 - Tester elektrických spotřebičů a nářadí

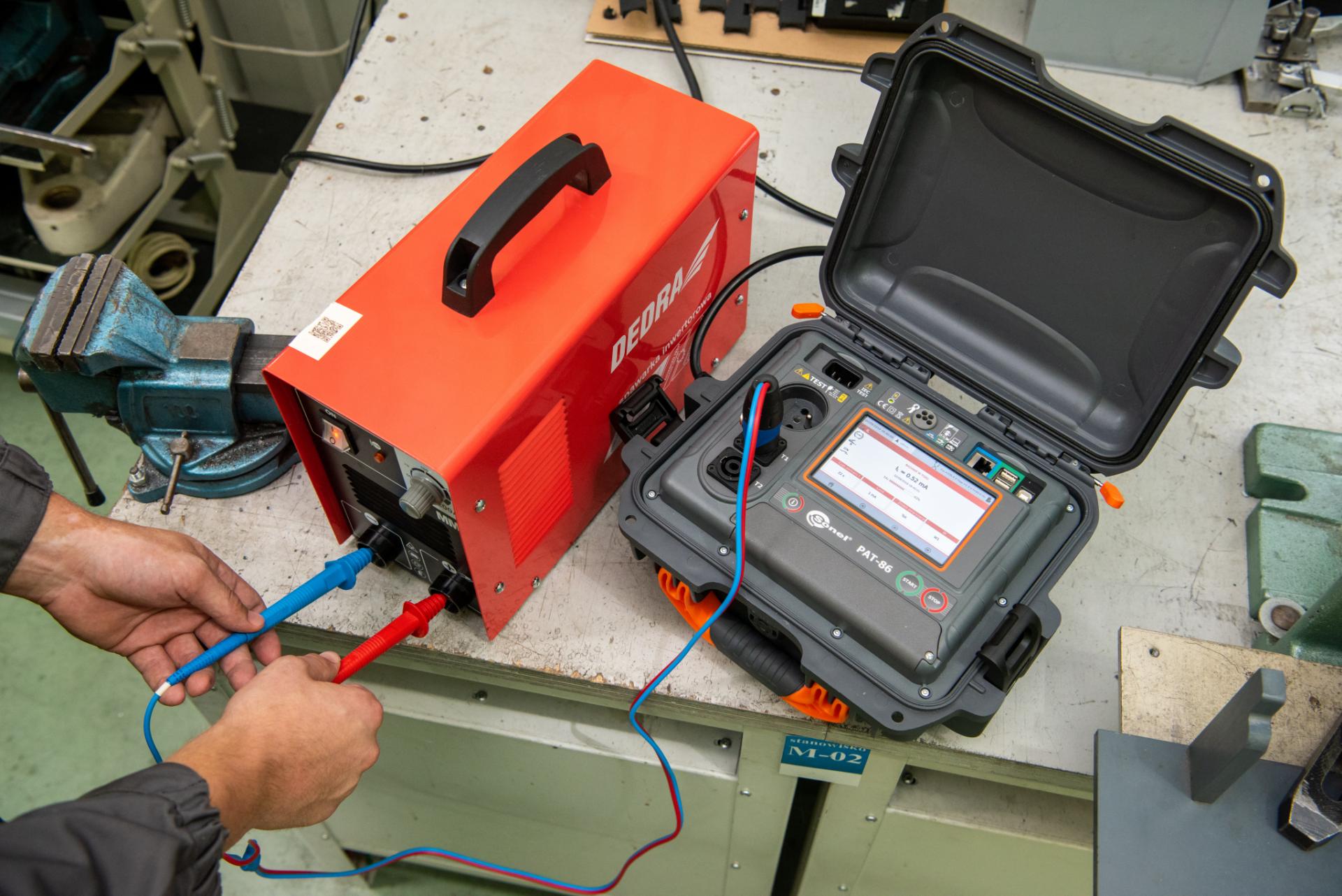

Sonel PAT-86 je ideální pro kontrolní měření svařovacích strojů a dalších elektrických zařízení. Zařízení umožňuje měřit parametry, které ovlivňují bezpečné používání zařízení, například: odpor ochranných vodičů, izolační odpor, spojitost spojů, svodové proudy, výkon, spínač RCD a PRCD. Model PAT-86 je určen zejména pro testování svařovacího zařízení. Umožňuje mimo jiné řídit jmenovité napětí svářecího zařízení při nečinnosti, svodový proud svařovacího obvodu a primární svodový proud.

Měřič elektrického zařízení Sonel PAT-86 bude užitečný v oblastech, kde je bezpečnost obzvláště důležitá. Spolehlivý všude tam, kde je potřeba kontrolovat svářeče, elektrické nářadí, třífázová zařízení nebo domácí spotřebiče.

Sonel PAT-86 se vyznačuje bohatým balíčkem funkcí, díky kterým je možné:
Měření parametrů svařovacího zařízení, včetně: jmenovitého napětí svářecího zařízení ve stavu naprázdno, svodového proudu svářecího obvodu, primárního svodového proudu
Měření odporu ochranného vodiče
Měření zbytkového napětí
Měření izolačního odporu ve třech bodech
Měření náhradního, diferenciálního a dotykového svodového proudu
Funkční test
Test RCD a PRCD
Intuitivní uživatelské rozhraní
Komunikace s tiskárnou etiket a skenerem QR kódů
Pevné pouzdro s kompaktními rozměry
Možnosti měřiče PAT-86

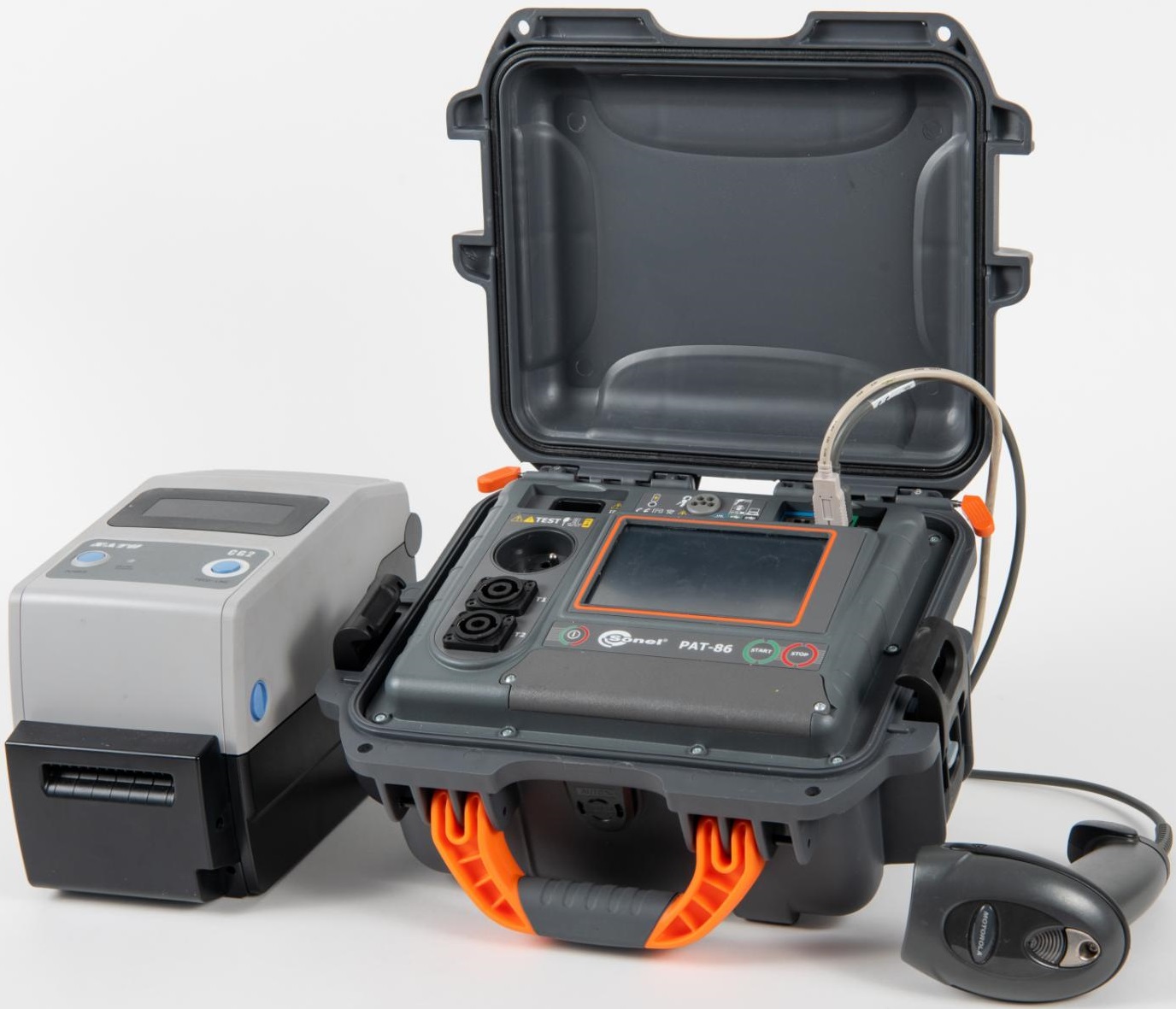

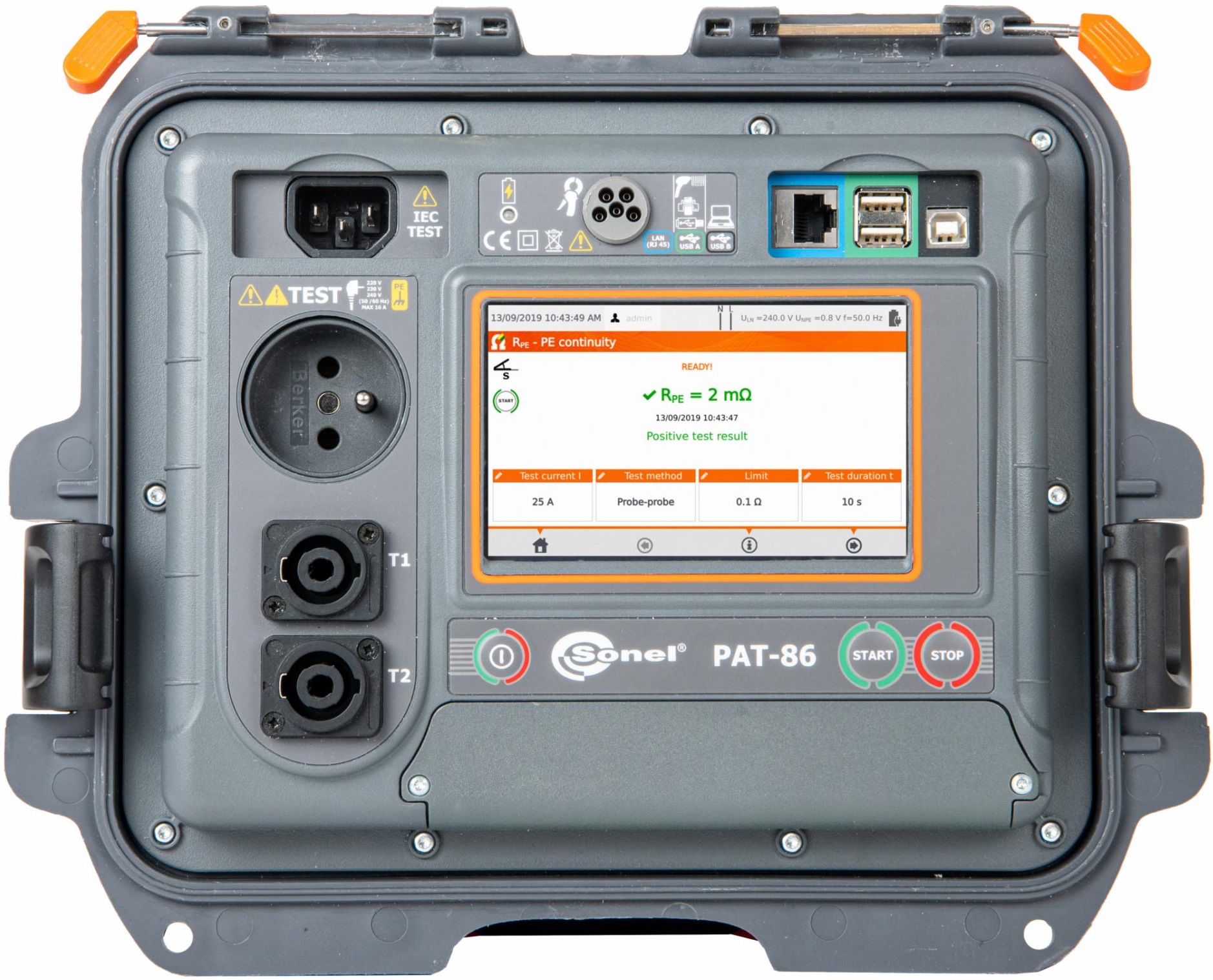

Široká škála funkcí poskytovaných přístrojem Sonel PAT-86 vám umožňuje komplexně zkontrolovat testovaná zařízení. Provádění testů je velmi rychlé díky pohodlné dotykové obrazovce a sekci automatického postupu. Zařízení spolupracuje s tiskárnou štítků a skenerem QR, díky čemuž je inventář nástrojů mnohem jednodušší.

Funkce měření Rozsah Přesnost rozlišení
Odpor ochranného vodiče (PE)
I = 200 mA / 10 A / 25 A
až 19,99 Ω od 1 mΩ od ± (3 % m.v. + 4 číslice)
Izolační odpor
UISO = 100 V / 250 V / 500 V / 1000 V až 599,9 MΩ od 1 kΩ ± (5 % m.v. + 8 číslic)
Proud (klešťové měření) do 24,9 A od 1 mA ± (5 % m.v. + 5 číslic)
Vizuální test ✓
Kontrola průchodnosti ochranného vodiče (PE) ✓
Měření izolačního odporu ve třech bodech ✓
Test kabelu IEC ✓
Funkční test
Zdánlivý výkon S až 3,99 kVA od 1 VA ± (5 % m.v. + 3 číslice)
Činný výkon P až 3,99 kW od 1 W ± (5 % m.v. + 3 číslice)
Jalový výkon Q až 3,99 kvar od 1 var ± (5 % m.v. + 3 číslice)
Účiník (PF) až 1,00 0,01 ± (10 % m.v. + 5 číslic)
Spotřeba proudu pro měření výkonu do 15,99 A 0,01 A ±(2 % m.v. + 3 číslice)
THD pro napětí a proud do 99,9 % 0,1 % ± (5 % m.v. + 5 číslic)
cosφ až 1,0 0,1 ± (5 % m.v. + 5 číslic)
Měření napětí u svařovacích strojů
RMS napětí URMS až 170,0 V 0,1 V ± (2,5 % m.v. + 5 číslic)
DC a AC špičkové napětí až 240,0 V 0,1 V ± (2,5 % m.v. + 5 číslic)
Napětí U0 až 240,0 V 0,1 V ± (2,5 % m.v. + 5 číslic)
Měření unikajícího proudu
Svodový proud svařovacího obvodu IL do 14,99 mA 0,01 mA ± (5 % m.v. + 2 číslice)
Svodový proud primárního okruhu svářečky IP až 14,99 mA 0,01 mA ± (5 % m.v. + 5 číslic)
PE svodový proud a rozdílový svodový proud do 19,9 mA 0,01 mA ± (5 % m.v. + 2 číslice)
Náhradní svodový proud do 19,9 mA 0,01 mA ± (5 % m.v. + 2 číslice)
Dotykový svodový proud až 4,999 mA 0,001 mA ± (5 % m.v. + 3 číslice)
Test spínačů RCD a PRCD
Měření parametrů proudového chrániče dle IEC 61557 do 300 ms 1 ms ± (2 % m.v. + 2 číslice)
Měření vybavovacího proudu RCD IA pro sinusový reziduální proud (typ AC) do 30 mA 0,1 mA ±5 % IΔn
Měření parametrů energetické sítě
Napětí do 265,0 V 0,1 V ± (2 % m.v. + 2 číslice)
Frekvence až 55,0 Hz 0,1 Hz ± (2 % m.v. + 2 číslice)

Rozsah dodávky:
Přístroj Sonel PAT-86
1,8 m kabel zakončený krokosvorkou (10/25 A)
1,5 m dvoužilový kabel s banánkovými zástrčkami
Krokosvorka Modrá
Krokosvorka Červená
Přenosový kabel ukončen konektory USB
Napájecí kabel 230 V
2x Pojistka
Brašna
